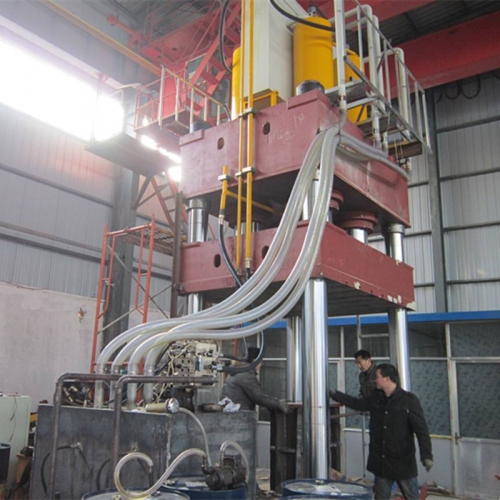

鐵屑壓餅機液壓系統組成及特點

鐵屑壓餅機液壓系統組成及特點

鐵屑壓餅機油液經油泵、管路、液壓元件進入液壓油缸，由液壓元件控制油缸的動作。實現擠壓回復出餅等動作。系統壓力由溢流閥調定，全自動機械動作由電腦控制，自動運行。主缸將餅塊壓實后壓力繼電器發訊，然后執行下一個動作。鐵屑壓餅機油箱內油溫由冷卻器調節，油溫過高時，開大閥門，加大水量和循環速度，強行冷卻；反之，關閉閥門。

液壓系統為開式組成，泵從油箱將油吸入管路，油完成傳遞動力后排回油箱進行散熱澄清，控制系統注重信息傳遞，發號施令，控制執行元件的運動參數，如行程位置、速度、和時間、壓力等。

采用PLC及人機界面集中控制，同時裝有機械限位裝置，從而保障制品的一致性。并配用氣缸機械手取成品裝置。設備配有油液冷卻裝置。
